Fakten & Nachweise
Technische Eigenschaften, bauphysikalische Grundlagen und offizielle Nachweise des isorast®-Bausystems – sachlich, präzise, belegbar.
isorast ist ein massives Bausystem für den Wohn- und Gewerbebau auf Basis einer sogenannten verlorenen Schalung. Dabei werden vorgefertigte Schalungselemente aus expandiertem Polystyrol (EPS) vor Ort zu Wänden zusammengesetzt und anschließend mit Ortbeton verfüllt. Nach dem Aushärten entsteht eine tragende Betonwand mit beidseitig integrierter Wärmedämmung.
Eine zusätzliche Bewehrung wird nur dort eingesetzt, wo sie statisch erforderlich ist, beispielsweise bei tragenden Bauteilen, Stürzen, Ringankern oder im erdberührten Bereich. Die statische Bemessung erfolgt projektbezogen.
Das System wird seit mehreren Jahrzehnten im Massivbau eingesetzt und hat sich insbesondere im Ein- und Mehrfamilienhausbau sowie bei energieeffizienten Gebäuden bewährt. Durch die Kombination aus Tragwerk, Dämmung und einfacher Montage ermöglicht isorast eine wirtschaftliche und zugleich robuste Bauweise.
Hintergrund
Geschichte
Das isorast-Bausystem geht auf Entwicklungen in den 1970er-Jahren zurück und wurde seitdem technisch weiterentwickelt und in vielen Bauprojekten angewendet. Als geschützte Systembezeichnung steht isorast für ein drucksteckbares Schalungs- und Wandbausystem mit integrierter Wärmedämmung, das sowohl im Wohn- als auch im Gewerbebau genutzt wird.
Marke
Als Systemanbieter tritt die isorast-Passivhaus-Produkte GmbH (Taunusstein) auf. Für das System liegen bauaufsichtliche und technische Nachweise vor, u. a. die Europäische Technische Bewertung ETA-07/0210, die auf die isorast-Passivhaus-Produkte GmbH ausgestellt ist.
Hersteller
Für die Produktion der EPS-Schalungselemente arbeiten Anbieter und Systempartner eng mit der Schlaadt Plastics GmbH zusammen, einem etablierten Hersteller von Formteilen und Zuschnitten aus expandiertem Polystyrol (EPS), Neopor® und weiteren Partikelschaumstoffen.
Funktionsweise

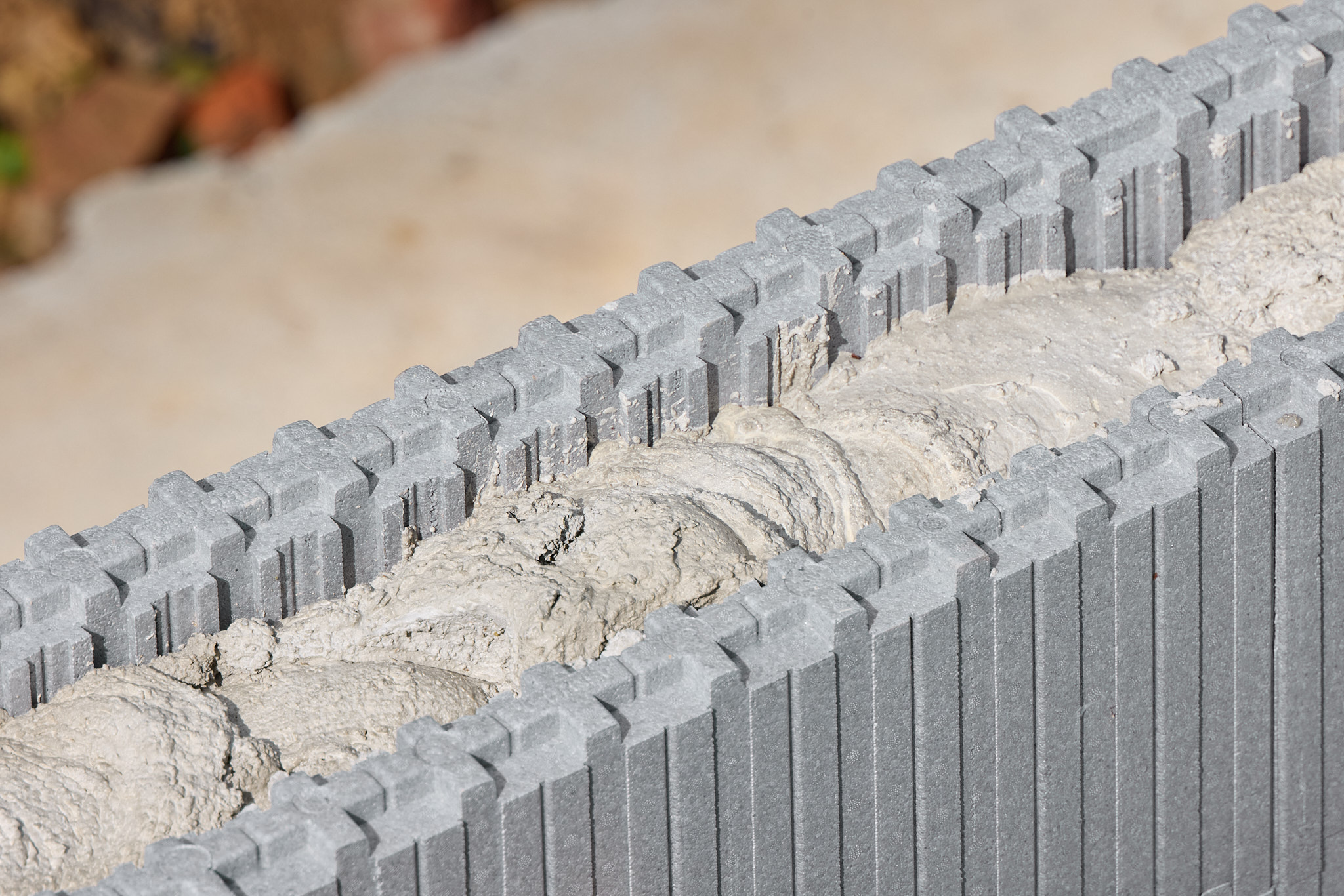

Die isorast-Elemente bestehen aus zwei EPS-Schalen, die durch Stege miteinander verbunden sind und eine Schalung für den Beton bilden. Die Elemente werden lagenweise versetzt, ausgerichtet und anschließend mit Ortbeton verfüllt. Nach dem Aushärten verbleibt die Dämmung dauerhaft am Bauteil und übernimmt gleichzeitig die Funktion der Wärmedämmung und Schalung.
Wie das auf der Baustelle aussieht, zeigt unser Bauablauf in Bildern.
Datenblatt
Das isorast Bausystem ist in verschiedenen Wandstärken erhältlich. Die folgenden Angaben dienen als Überblick typischer Systemvarianten und technischer Eigenschaften. Quelle: Herstellerangaben isorast.
Wählen Sie eine Wandstärke – so verändert sich der Wärmeverlust der Außenwand (Kompaktelement, Wand ohne Putz).
Schematische Darstellung, Schichtdicken in cm: Innenschale (5,5 cm Neopor) und Betonkern (14 cm) sind bei allen Wandstärken gleich, mit der Wandstärke wächst die Außenschale. Wärmeverlust = U-Wert × 35 K Temperaturunterschied (+20 °C innen, −15 °C außen). Werte laut Herstellerangaben isorast.
| Technische Daten | 25er | 31er | 37er | 43er |
|---|---|---|---|---|
| Wandstärke / Breite | 25 cm | 31,25 cm | 37,5 cm | 43,75 cm |
| Material | Neopor der BASF, Raumgewicht 27 g/l (± 10 %), schwer entflammbar | |||
| Gewicht pro Element, ca. | 650 g | 970 g | 1.280 g | 1.590 g |
| Gewicht der Elemente pro m² | 3.460 g | 5.170 g | 6.820 g | 8.000 g |
| Wandgewicht inkl. Normalbeton, ohne Putz | 295 kg | 297 kg | 299 kg | 300 kg |
| Wandgewicht inkl. Normalbeton und Putz | 330 kg | 332 kg | 334 kg | 335 kg |
| Betonmenge | 121,5 l/m² | |||
| U-Wert W/(m²K), Wand ohne Putz | 0,26 | 0,17 | 0,12 | 0,10 |
| Wandoberflächentemperatur innen bei +20 °C innen / −15 °C außen | 18,8 °C | 19,2 °C | 19,5 °C | 19,6 °C |
| Sommer: Wandoberflächentemperatur innen bei +60 °C Außenwand | 21,4 °C | 20,9 °C | 20,6 °C | 20,5 °C |
| Tauwasser, theoretischer Maximalwert | 105 g/m² | 43 g/m² | 32 g/m² | 23 g/m² |
| Tauwasser, Praxismessung | 0 g/m² | 0 g/m² | 0 g/m² | 0 g/m² |
| Austrocknung im Sommer | 297 g/m² | 274 g/m² | 249 g/m² | 225 g/m² |
| Feuerwiderstand (innen Gipsputz, außen gewebearmierter Kunststoffputz) | ohne | |||
| Schalldämm-Maß R (beidseits Putz) | Rechenwert 42 dB / Messwert 44 dB | |||
| Technische Daten | 25er | 31er | 37er | 43er |
|---|---|---|---|---|
| Wandstärke / Breite | 25 cm | 31,25 cm | 37,5 cm | 43,75 cm |
| Material | Neopor der BASF, Raumgewicht 27 g/l (± 10 %), schwer entflammbar | |||
| Gewicht pro Element, ca. | 2.100 g | 2.620 g | 3.140 g | 3.660 g |
| Gewicht der Elemente pro m² | 6.720 g | 8.380 g | 10.050 g | 11.710 g |
| Wandgewicht inkl. Normalbeton, ohne Putz | 343 kg | 344 kg | 346 kg | 347 kg |
| Wandgewicht inkl. Normalbeton und Putz | 378 kg | 379 kg | 381 kg | 382 kg |
| Betonmenge | 140 l/m² | |||
| U-Wert W/(m²K), Wand ohne Putz | 0,31 | 0,19 | 0,13 | 0,11 |
| Wandoberflächentemperatur innen bei +20 °C innen / −15 °C außen | 18,8 °C | 19,2 °C | 19,5 °C | 19,6 °C |
| Sommer: Wandoberflächentemperatur innen bei +60 °C Außenwand | 21,4 °C | 20,9 °C | 20,6 °C | 20,5 °C |
| Tauwasser, theoretischer Maximalwert | 105 g/m² | 43 g/m² | 32 g/m² | 23 g/m² |
| Tauwasser, Praxismessung | 0 g/m² | 0 g/m² | 0 g/m² | 0 g/m² |
| Austrocknung im Sommer | 279 g/m² | 274 g/m² | 249 g/m² | 225 g/m² |
| Feuerwiderstand (innen Gipsputz, außen gewebearmierter Kunststoffputz) | F90 AB | |||
| Schalldämm-Maß R (beidseits Putz) | Rechenwert 41 dB / Messwert 43 dB | |||
Maßgeblich für Planung und Ausführung sind die jeweils gültigen Zulassungen und Handbücher des Herstellers (siehe Downloads) sowie die objektbezogene Statik.
Schallschutz
Eine unscheinbare Fuge in der Neopor®-Schale sorgt dafür, dass isorast-Wände nicht dröhnen – entwickelt gemeinsam mit dem Bauakustiker Prof. Dr.-Ing. Karl Gösele.
Nach unserem Kenntnisstand hat kein anderes Schalungssystem am Markt diese Lösung.
Das Problem
Wer eine massive Wand mit Hartschaum dämmt und verputzt, baut ungewollt einen Resonanzkörper: Putz und Dämmung schwingen mit. Das trifft ausgerechnet 500 bis 1.000 Hertz – Sprache, Motoren, Maschinen. Frühere 25er-Elemente kamen dort nur auf rund 30 dB, so viel wie eine dünne Spanplatte.
Die Lösung

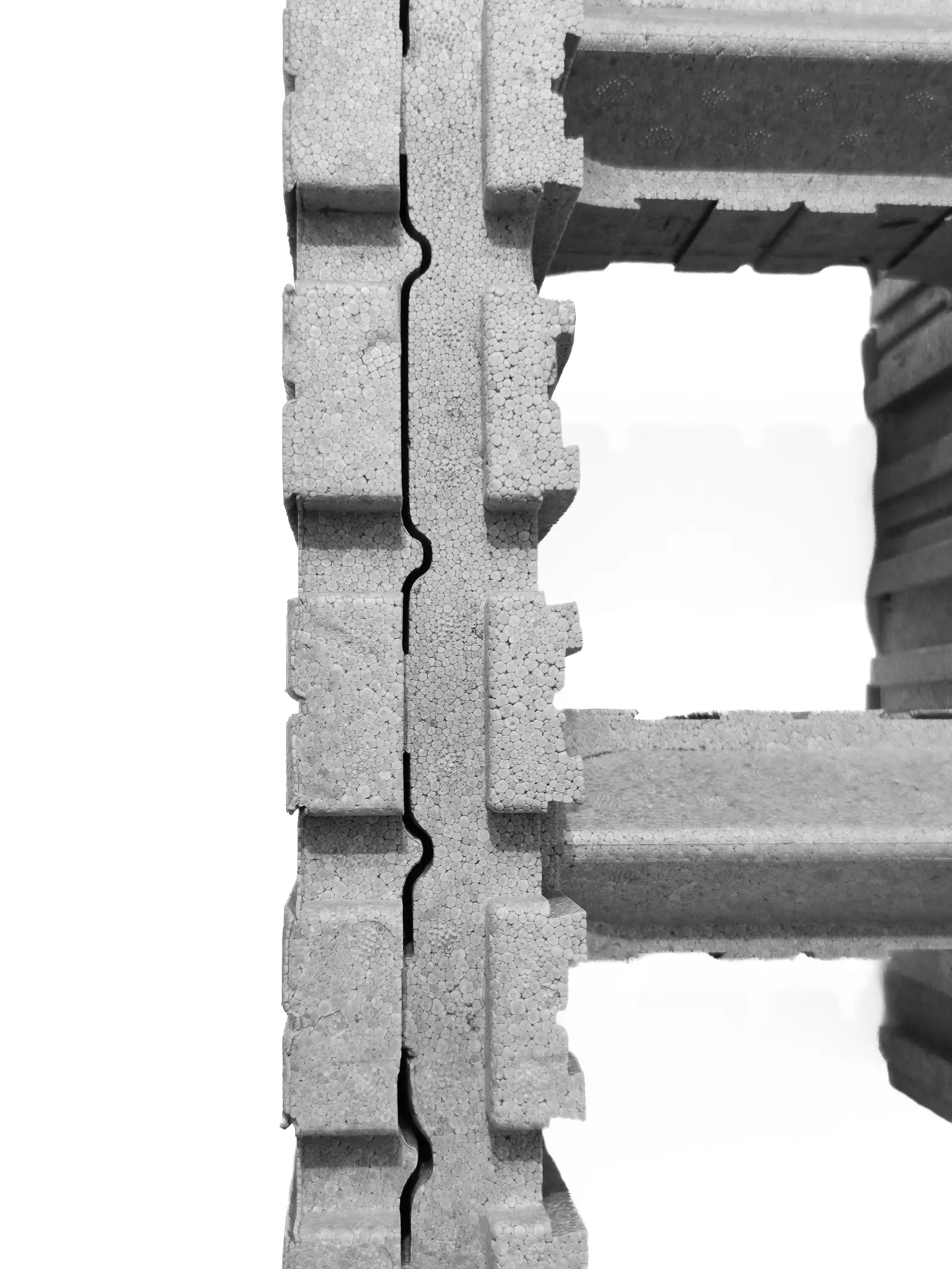

Eine feine, wellenförmige Fuge mitten in der Neopor®-Schale entkoppelt die Putzfläche akustisch vom Betonkern. Die Resonanz verschwindet – und mit ihr die Schall-Längsleitung von Raum zu Raum und von Geschoss zu Geschoss.

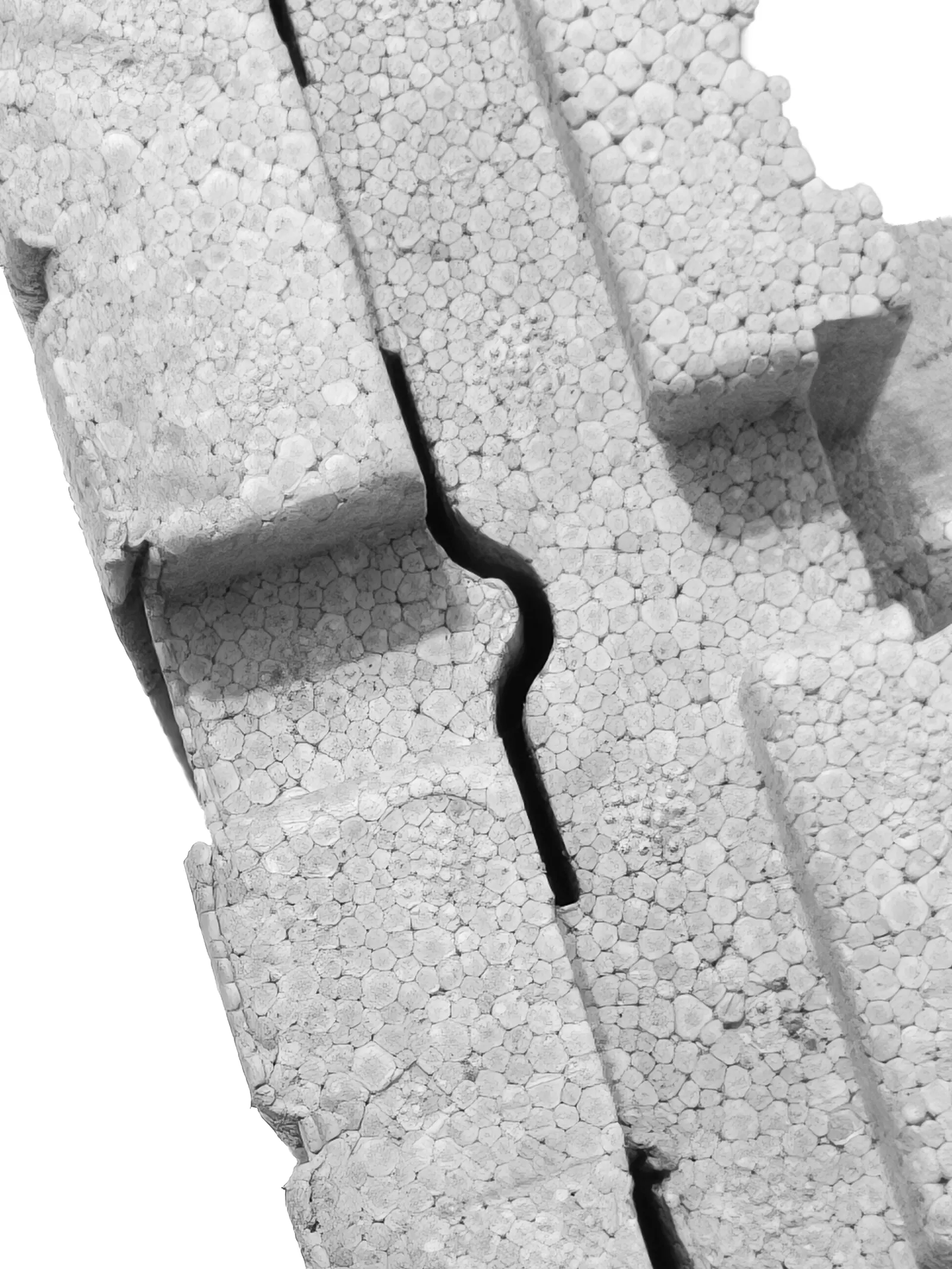

Der Schlitz im Original
Der KlopftestKlopfen Sie auf eine normal verputzte Hartschaum-Dämmung, klingt es hell und hohl. Auf einer verputzten isorast-Wand klingt es dumpf – ähnlich wie eine verputzte Mineralfaserdämmung.
| Frequenz | ohne Schlitze | mit Gösele-Schlitz |
|---|---|---|
| 500 Hz | 35 dB | 45 dB |
| 600 Hz | 36 dB | 54 dB |
| 800 Hz | 34 dB | 56 dB |
| 1.000 Hz | 27 dB | 59 dB |
| 2.000 Hz | 45 dB | 70 dB |
| Gesamtwert R’w | 33 dB | 42 dB |
25er-Wand mit Hartschaumsteg, beidseitig verputzt. Quelle: isorast Handbuch Technik, Kapitel Schalldämmung (PDF).
Sicherheit
Der tragende Kern der isorast-Wände besteht aus massivem Ortbeton und ist damit nicht brennbar (Baustoffklasse A1). Die Schalungselemente aus expandiertem Polystyrol (EPS/Neopor®) entsprechen der Baustoffklasse B1 (schwer entflammbar).
Im Brandfall übernimmt der massive Betonkern die tragende und raumabschließende Funktion. Durch die geschlossene, massive Bauweise können – abhängig von Wandstärke und Ausführung – hohe Feuerwiderstandsdauern erreicht werden. Die brandschutztechnische Klassifizierung erfolgt projektbezogen gemäß den geltenden Normen und Nachweisen.
Das Video wird erst nach Klick von YouTube geladen. Dabei werden Daten an Google übermittelt – mehr in der Datenschutzerklärung.
Alltag & Wohnklima
Ja – und das ist einfach gelöst. Leichtere Dinge halten mit speziellen Dübeln für Dämmstoff, die in die Neopor-Schale eingedreht werden. Für schwere Lasten bohrt man mit einem längeren Bohrer durch die innere Dämmschale bis in den Betonkern und verankert dort – das hält so sicher wie in einer massiven Wand. Und wo zum Beispiel die Hängeschränke der Küche hinkommen, kratzt man vor dem Innenputz oder dem Gipskarton die Dämmung an dieser Stelle aus und schraubt ein Kantholz an den Betonkern. Daran lässt sich später alles sicher befestigen.
Das ist ein verbreiteter Irrtum. Durch eine fachgerecht gebaute Außenwand findet praktisch kein Luftaustausch statt – bei Ziegel und Holz genauso wie bei Beton. Darauf weist das Fraunhofer-Institut für Bauphysik hin. Frische Luft kommt über die Fenster oder eine Lüftungsanlage ins Haus. Wasserdampf kann die isorast-Wand trotzdem langsam durchwandern: Sie ist diffusionsoffen, wie ein Versuch im Technik-Handbuch zeigt. Bei Praxismessungen fiel in der Wand kein Tauwasser an.
Bei fachgerechter Ausführung nicht. Entscheidend ist – wie bei jeder Bauweise – eine sorgfältige Abdichtung der Wände im Erdreich, vor allem beim Keller. In den ersten Monaten nach dem Betonieren gibt der Beton noch Restfeuchte ab; danach ist die Wand trocken und das Raumklima ausgeglichen.
Unterlagen
Hier finden Sie die offiziellen technischen Unterlagen aus dem Handbuch Technik des isorast-Systems sowie relevante Zulassungen und Prüfberichte.
Gut zu wissen
Das isorast® Bausystem gibt es in vier Wandstärken: 25 cm, 31,25 cm, 37,5 cm und 43,75 cm. Je dicker die Wand, desto besser die Dämmung – der U-Wert des Kompaktelements reicht von 0,26 bis 0,10 W/(m²K) (Wand ohne Putz).
Nein. Die Schalungselemente aus Neopor bleiben nach dem Betonieren dauerhaft an der Wand und bilden innen und außen die Wärmedämmung. Eine zusätzliche Außendämmung ist nicht nötig.

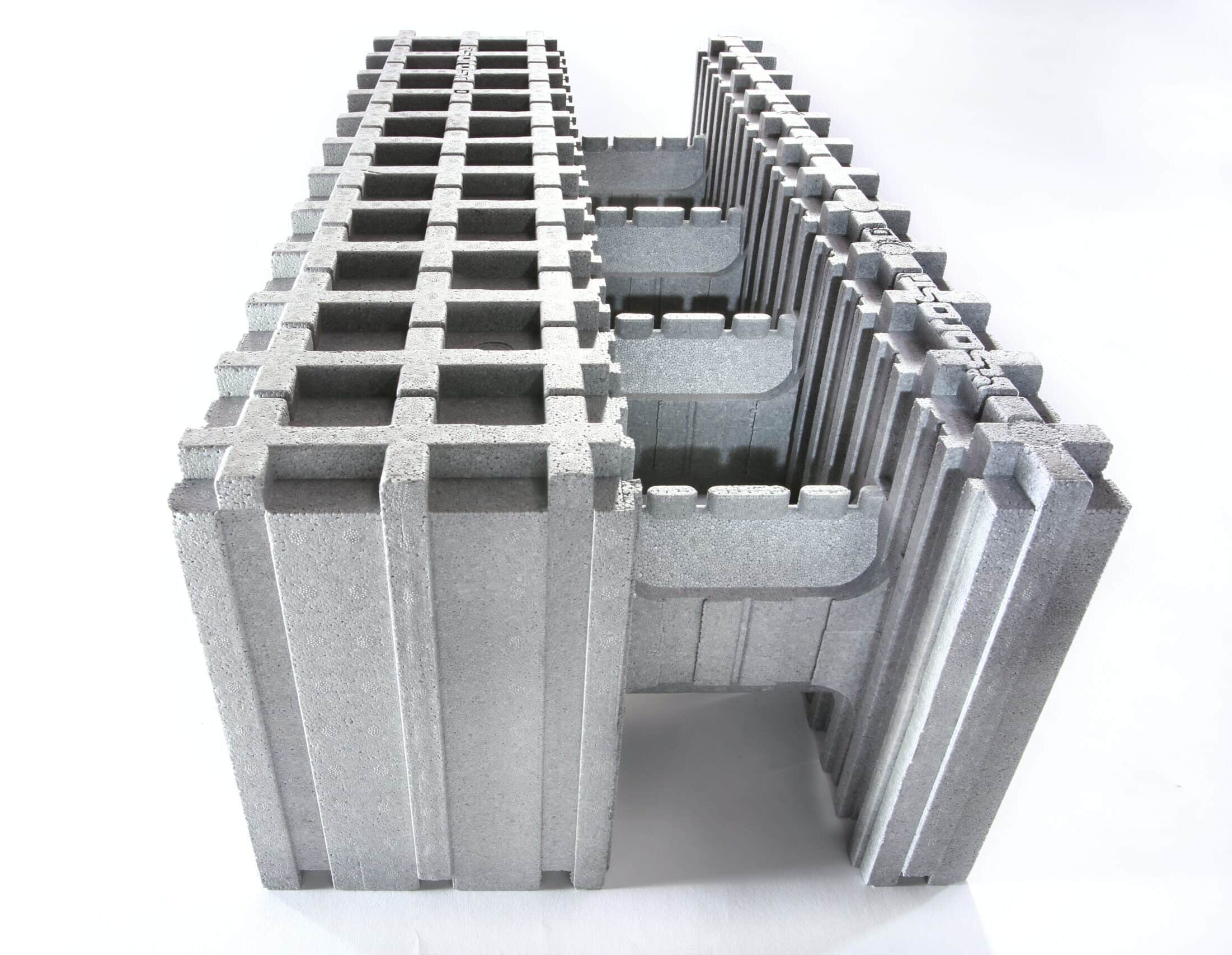

Das Kompaktelement hat Stege aus Hartschaum und wird als fertiges Element geliefert. Das Combielement mit Drahtsteg ist eine Art Brandwandstein – es erreicht den Feuerwiderstand F90 AB. Durch das geringere Packmaß lässt es sich einfacher transportieren und wird vor Ort zusammengesteckt.
Beides sind Markennamen der BASF für Polystyrol-Hartschaum (EPS) – Styropor® wurde dort 1951 erstmals hergestellt. Neopor® ist die Weiterentwicklung: Ihm sind Graphitteilchen beigemischt, die einen Teil der Wärmestrahlung reflektieren und aufnehmen. Daher die graue Farbe – und eine um 12 bis 18 % geringere Wärmeleitfähigkeit als bei weißem EPS gleicher Dichte (Angabe BASF). Die isorast-Elemente bestehen aus Neopor mit einem Raumgewicht von 27 g/l, sind schwer entflammbar (B1) und werden seit 2015 HBCD-frei hergestellt.
Eine beidseitig verputzte Wand mit dem Kompaktelement erreicht ein Schalldämm-Maß von 44 dB (Messwert, Rechenwert 42 dB), mit dem Combielement 43 dB (Rechenwert 41 dB). Dass die Neopor®-Schale dabei nicht wie ein Resonanzkörper mitschwingt, verhindern feine Schlitze in der Schale – der Gösele-Schlitz. Für Wohnungstrennwände gibt es das 25er-Schalldämmelement mit 53 dB (Messwert).

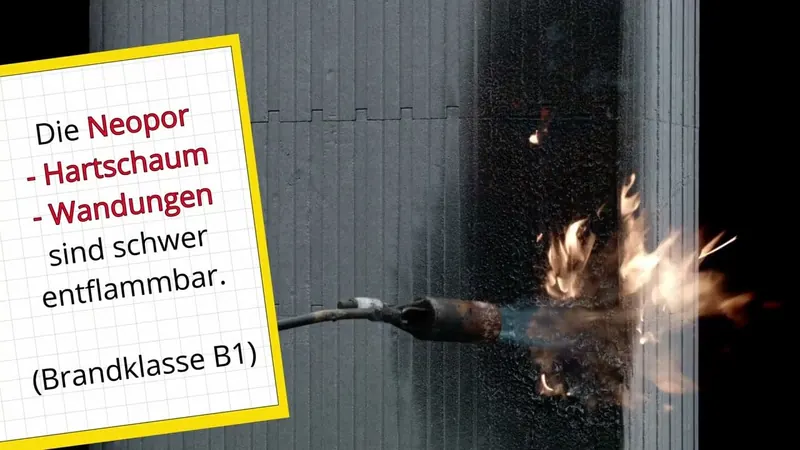

Der tragende Kern besteht aus Beton und ist nicht brennbar (Baustoffklasse A1). Die Schalungselemente aus EPS/Neopor® sind schwer entflammbar (B1). Im Brandfall übernimmt der Betonkern die tragende Funktion – wie sich isorast im Brandversuch verhält, zeigt das Video auf dieser Seite.
Ja. Mit dem isorast® Bausystem wurden bereits Garagen, Gewerbebauten und Mehrfamilienhäuser errichtet – sogar Pools. Dabei gilt dasselbe wie beim Hausbau: Die Elemente werden gesteckt, nach Statik bewehrt und mit Beton verfüllt.
